TI
标准包装
汽车LED驱动器
HTSSOP32
TPS92520-Q1 是一款单片双同步降压 LED 驱动器，具有 4.5V 至 65V 的宽工作输入电压范围，可以独立地为两个串联的 LED 串供电。TPS92520-Q1 实施自适应导通时间平均电流模式控制，旨在与并联 FET 调光技术和基于 LED 矩阵管理器的动态光束前照灯兼容。自适应导通时间控制提供接近恒定的开关频率，可设置在 100kHz 和 2.2MHz 之间。电感电流检测和闭环反馈在宽输入电压、输出电压和环境温度范围内实现优于 ±4% 的精度。
高性能 LED 驱动器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过 SPI 对 10 位 IADJ 值进行编程，可以获得超过 16:1 范围的线性模拟调光响应。LED 电流的 PWM 调光是通过使用所需的占空比直接调制相应的 UDIM 输入引脚或通过启用内部 PWM 发生器电路来实现的。PWM 发生器通过将 10 位 PWM 寄存器值与可编程数字计数器进行比较，将其转换为相应的占空比。
TPS92520-Q1 集成了先进的 SPI 可编程诊断和故障保护功能：逐周期开关电流限制、自举欠压、LED 开路、LED 短路、热警告和热关断。板载 10 位 ADC 对系统健康监测和诊断所需的关键输入参数进行采样。

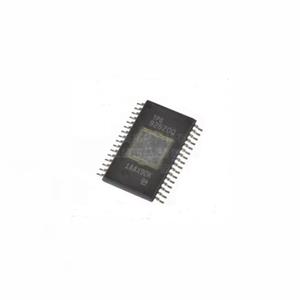

TPS92520-Q1 采用 8.1-mm x 11-mm 热增强型 32 引脚 HTSSOP 封装，具有 2.75-mm x 3.45-mm 顶部外露和底部外露焊盘。
产品特点：
符合汽车应用的 AEC-Q100
1 级：–40°C 至 125°C 环境工作温度
设备 HBM 分类等级 H1C
设备 CDM 分类级别 C5
功能安全能力
可用于帮助功能安全系统设计的文档
4.5V 至 65V 宽输入电压范围
高达 1.6A 的连续输出电流，精度为 4%
自适应导通时间平均电流控制
100kHz 至 2.2MHz 的可编程开关频率
高级调光操作
10 位精度模拟调光
10 位精度内部 PWM 调光
支持外部PWM调光输入
针对外部并联调光进行了优化，包括 LED 矩阵管理器
逐周期开关过流保护
开关热保护
串行外设接口 (SPI)
可配置的模拟基准、开关频率和 PWM 调光占空比
故障监控和报告
我们支持客户付款的有国内银行卡、微信、支付宝。
我们合作的货运代理、顺丰、圆通、中通、韵达、德邦等
我们提供的产品均来自原厂正品.
包装：原厂标准包装
港口：深圳
