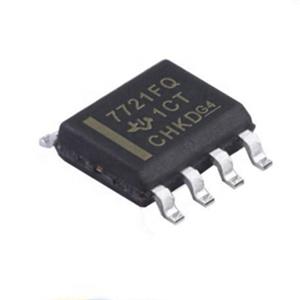

ISO7721FQDRQ1器件是高性能双通道数字隔离器，可提供符合 UL 1577 的 5000VRMS（DW 封装）和 3000VRMS（D 封装）隔离额定值。这些器件还通过了 VDE、TUV、CSA 和 CQC 认证。

在隔离互补金属氧化物半导体 (CMOS) 或者低电压互补金属氧化物半导体 (LVCMOS) 数字 I/O 的同时，ISO7721FQDRQ1器件还可提供高电磁抗扰度和低辐射，同时具备低功耗特性。每个隔离通道都有一个由二氧化硅 (SiO2) 绝缘隔栅分开的逻辑输入和输出缓冲器。ISO7720-Q1 器件具有两条同向通道，而 -Q1 器件具有两条反向通道。如果输入功率或信号出现损失，不带后缀 F 的器件默认输出高电平，带后缀 F 的器件默认输出低电平。更多详细信息，请参见 Device Functional Modes器件功能模式 部分。

ISO7721FQDRQ1与隔离式电源一起使用时，这些器件有助于防止数据总线或者其他电路上的噪声电流进入本地接地并且干扰或损坏敏感电路。凭借创新型芯片设计和布线技术，ISO7721FQDRQ1器件的电磁兼容性得到了显著增强，可缓解系统级 ESD、EFT 和浪涌问题并符合辐射标准。ISO7721FQDRQ1系列器件可提供 16 引脚 SOIC 宽体 (DW) 和 8 引脚 SOIC 窄体 (D) 封装。

产品规格：

制造商: ISO7721FQDRQ1

产品种类: 数字隔离器

RoHS: 详细信息

系列: ISO7721-Q1

安装风格: SMD/SMT

封装 / 箱体: SOIC-8

通道数量: 2 Channel

极性: Unidirectional

数据速率: 100 Mb/s

绝缘电压: 3000 Vrms

隔离类型: Capacitive Coupling

电源电压-最大: 5.5 V

电源电压-最小: 2.25 V

工作电源电流: 7.3 mA

传播延迟时间: 11 ns

最小工作温度: - 40 C

最大工作温度: + 125 C

资格: AEC-Q100

封装: Reel

开发套件: ISO7721DEVM

正向通道: 1 Channel

最大下降时间: 3.9 ns

最大上升时间: 3.9 ns

湿度敏感性: Yes

Pd-功率耗散: 100 mW

产品类型: Digital Isolators

脉冲宽度失真: 0.5 ns

反向通道: 1 Channel

关闭: No Shutdown

子类别: Interface ICs

单位重量: 170.700 mg
