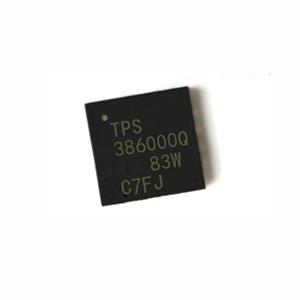

TPS386000QRGPRQ1 系列电压监控器可以以 0.25%（典型值）的阈值精度监控四个大于 0.4V 的电源轨和一个小于 0.4V（包括负电压）的电源轨。当 SENSEm 输入电压降至编程阈值以下时，四个监控电路 (SVS-n) 中的每一个都会发出 RESETn 或 RESETn 输出信号。使用外部电阻器，可以对每个 SVS-n 的阈值进行编程（其中 n = 1、2、3、4，m = 1、2、3、4L、4H）。

TPS386000QRGPRQ1每个 SVS-n 在释放 RESETn 或 RESETn 之前都有一个可编程延迟。延迟时间可通过 CTn 引脚连接设置为 1.4 ms 至 10 s。只有 SVS-1 具有低电平有效手动复位 (MR) 输入； MR 的逻辑低输入断言 RESET1 或 RESET1。

TPS386000QRGPRQ1 SVS-4 使用两个比较器监控阈值窗口。额外的比较器可以配置为第五个 SVS，以使用电压参考输出 VREF 监控负电压。

TPS386000QRGPRQ1 器件具有 12µA（典型值）的极低静态电流，并采用小型 4mm × 4mm VQFN-20 封装。

产品规格：

制造商: TPS386000QRGPRQ1

产品种类: 监控电路

RoHS: 详细信息

类型: Voltage Supervisory

安装风格: SMD/SMT

封装 / 箱体: QFN-20

阈值电压: Adjustable

被监测输入数: 4 Input

输出类型: Active Low, Open Drain

人工复位: Manual Reset

看门狗计时器: Watchdog

电池备用开关: No Backup

重置延迟时间: 300 ms

电源电压-最大: 6.5 V

最小工作温度: - 40 C

最大工作温度: + 125 C

准确性: 0.25 %

系列: TPS386000-Q1

资格: AEC-Q100

特点: Active Low Enable, Manual Reset, Negative Voltage Monitoring, Over Voltage Sense, Watchdog Timer

湿度敏感性: Yes

产品类型: Supervisory Circuits

子类别: PMIC - Power Management ICs

单位重量: 70 mg
