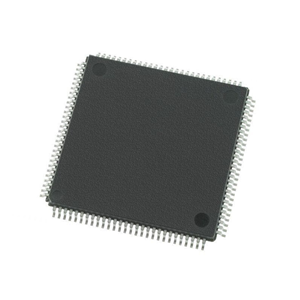

MC9S12XDT512MAL系列将保持低成本、功耗、EMC 和代码大小效率飞思卡尔现有 16 位 MC9S12XDT512MAL MCU 系列的用户目前享有的优势。基于增强型 S12 内核，MC9S12XD 系列将提供 2 到 5 倍的性能25-MHz S12，同时保持与 S12 的高度引脚和代码兼容性。

MC9S12XDT512MAL系列引入了性能提升 XGATE 模块。使用增强型 DMA功能，这个并行处理模块通过提供高速数据处理卸载 CPU以及外围模块、RAM、Flash EEPROM 和 I/O 端口之间的传输。提供高达 80 MIPS除了 CPU 的性能之外，XGATE 可以访问所有外设、闪存 EEPROM 和内存块。

MC9S12XDT512MAL系列由标准片上外设组成，包括高达 512 KB 的闪存EEPROM、32 KB RAM、4 KB EEPROM、六个异步串行通信接口(SCI)、三个串行外围接口 (SPI)、一个 8 通道 I2C/OC 增强型捕捉定时器、一个 8 通道、10 位模数转换器，16 通道，10 位模数转换器，8 通道脉宽调制器 (PWM)，五个 CAN 2.0 A、B 软件兼容模块 (MSCAN12)，两个IC 间总线块和一个周期性中断定时器。 MC9S12XD 系列具有完整的 16 位数据路径始终。

产品规格：

产品种类: 16位微控制器 - MCU

RoHS: 详细信息

系列: HCS12X

安装风格: SMD/SMT

封装 / 箱体: LQFP-112

核心: HCS12X

程序存储器大小: 512 kB

数据总线宽度: 16 bit

ADC分辨率: 10 bit

最大时钟频率: 40 MHz

输入/输出端数量: 59 I/O

数据 RAM 大小: 20 kB

电源电压-最小: 2.5 V

电源电压-最大: 2.5 V

最小工作温度: - 40 C

最大工作温度: + 105 C

封装: Tray

数据 Rom 类型: EEPROM/Flash

高度: 1.4 mm

接口类型: CAN, I2C, SCI, SPI

长度: 20 mm

湿度敏感性: Yes

ADC通道数量: 16 Channel

计时器/计数器数量: 12 Timer

处理器系列: S12XD

产品: MCU

产品类型: 16-bit Microcontrollers - MCU

程序存储器类型: Flash

子类别: Microcontrollers - MCU

宽度: 20 mm

零件号别名: 935319104557

单位重量: 1.278 g
