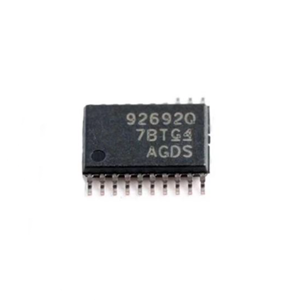

TPS92692QPWPRQ1是基于高精度峰值电流模式的控制器，旨在支持升压/降压 LED 驱动器拓扑。 该器件集成了一个轨到轨电流放大器来测量 LED 电流和扩频频率调制技术以改善 EMI 性能。

TPS92692QPWPRQ1这种高性能 LED 控制器可以使用模拟或 PWM 调光技术独立调制 LED 电流。 通过改变高阻抗模拟调节 (IADJ) 输入端的电压，可以获得超过 15:1 范围的线性模拟调光响应。 LED 电流的 PWM 调光是通过使用所需的占空比直接调制 DIM/PWM 输入引脚或通过启用内部 PWM 发生器电路来实现的。 PWM 发生器通过将 DIM/PWM 引脚上的直流电压与内部三角波发生器进行比较，将其转换为相应的占空比。 可选的 PDRV 栅极驱动器输出可用于驱动外部 P 沟道系列 MOSFET。

TPS92692QPWPRQ1器件支持通过电流监视器 (IMON) 输出进行连续 LED 状态检查。 这些器件还包括一个漏极开路故障指示器输出，用于指示 LED 过流、输出过压和输出欠压情况。

产品规格：

产品种类: LED照明驱动器

RoHS: 详细信息

系列: TPS92692-Q1

安装风格: SMD/SMT

封装 / 箱体: HTSSOP-20

输出端数量: 1 Output

输出电流: 5 A

输入电压（最小值）: 4.5 V

输入电压（最大值）: 65 V

拓扑结构: Boost, Buck, Flyback, SEPIC

工作频率: 800 kHz

输出电压: Adjustable

最小工作温度: - 40 C

最大工作温度: + 125 C

资格: AEC-Q100

特点: Adjustable Switch Frequency, Fault Detection, LED Open Detection, LED Short to Ground Detection

商标: Texas Instruments

输入电压: 4.5 V to 65 V

湿度敏感性: Yes

通道数量: 1 Channel

工作温度范围: - 40 C to + 125 C

产品: LED Drivers

产品类型: LED Lighting Drivers

子类别: Driver ICs

电源电流—最大值: 6.6 mA

类型: LED Controller

宽度: 4.5 mm

单位重量: 128.200 mg
