BQ25606RGER

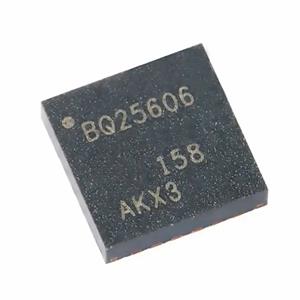

图片仅供参考,请参阅产品规格。

BQ25606RGER

产品类别:电池充电器IC

制造商 : TI
数据手册 :BQ25606RGER.pdf
封装 :

VQFN24

货期 :

全新原装

库存 :

10000件

数量:

技术参数

  • 制造商

    TI

  • 包装

    标准包装

  • 描述

    高输入电压和电源路径的独立 1 芯 3A 快速充电器

  • 封装/规格

    VQFN24

产品详情

BQ25606RGER是一款高度集成的独立 3.0A 开关模式电池充电管理和系统电源路径管理器件,适用于单节锂离子和锂聚合物电池。该解决方案在系统和系统之间高度集成了输入反向阻断 FET (RBFET, Q1)、高侧开关 FET (HSFET, Q2)、低侧开关 FET (LSFET, Q3) 和电池 FET (BATFET, Q4)电池。低阻抗电源路径优化了开关模式操作效率,缩短了电池充电时间,并在放电阶段延长了电池寿命。

BQ25606RGER具有快速充电和高输入电压支持,适用于各种独立充电器和便携式设备。其输入电压和电流调节可为电池提供最大的充电功率。它还集成了一个用于高端栅极驱动的自举二极管,以简化系统设计。

该器件支持多种输入源,包括标准 USB 主机端口、USB 充电端口和 USB 兼容高压适配器。该器件基于内置 USB 接口设置默认输入电流限制。该器件符合 USB 2.0 和 USB 3.0 电源规范,具有输入电流和电压调节功能。当内置 USB 接口识别出输入适配器未知时,设备的输入电流限制由 ILIM 引脚设置电阻值决定。该器件还通过在 VBUS 上提供 5.15 V 电压和高达 1.2 A 的恒定电流限制,满足 USB On-the-Go (OTG) 操作额定功率规范。

电源路径管理将系统调节为略高于电池电压但不低于 3.5V 最小系统电压。借助此功能,即使电池完全耗尽或取出,系统也能保持运行。当达到输入电流限制或电压限制时,电源路径管理会自动降低充电电流。随着系统负载继续增加,电源路径会为电池放电,直到满足系统电源要求。此补充模式可防止输入源过载。

该设备在没有软件控制的情况下启动并完成一个充电周期。它感应电池电压并分三个阶段为电池充电:预调节、恒流和恒压。在充电周期结束时,当充电电流低于预设限值且电池电压高于再充电阈值时,充电器会自动终止。如果完全充电的电池低于充电阈值,充电器会自动开始另一个充电周期。


产品参数:

串联电池数量1

充电电流(最大)(A)3工作输入电压 (Max) (V)13.5细胞化学锂离子/锂聚合物电池充电电压 (Min) (V)4.2电池充电电压 (Max) (V)4.4绝对 Vin (安全等级) (Max) ((V))20控制界面独立式(RC 可设置)特征BAT 温度热敏电阻监控(JEITA 配置文件)、IC 热调节、IINDPM(输入电流限制)、输入 OVP、电源路径、USB D+/D-/BC1.2 集成、USB OTG 集成、VINDPM(输入电压阈值以最大化适配器功率)工作输入电压 (Min) (V)3.9
