DIX4192IPFBRQ1器件是一款高度集成的 CMOS 器件，适用于专业和广播数字音频系统。DIX4192-Q1 将数字音频接口接收器 (DIR) 和发送器 (DIT)、两个音频串行端口以及用于功能块数据和时钟互连的灵活分布逻辑完美结合。

DIX4192IPFBRQ1 DIR 和 DIT 兼容 AES3、S/PDIF、IEC 60958 和 EIAJ CP-1201 接口标准。音频串行端口和 DIT 能够以高达 216kHz 的采样率运行。DIR 锁定范围包括介于 20kHz 到 216kHz 之间的采样率。

DIX4192IPFBRQ1器件通过四线串行外设接口 (SPI) 端口或双线 I2C 总线接口存取的片上控制寄存器和数据缓冲器进行配置。通过状态寄存器，可以访问来自不同功能块的各种标记和错误位。该器件提供了开漏中断输出引脚，该引脚通过控制寄存器设置由灵活的中断报告和屏蔽选项提供支持。该器件还提供了主复位输入引脚，以供通过主机处理器或监测功能进行初始化。

DIX4192IPFBRQ1 器件不仅需要一个 3.3V 电源来为部分 DIR、DIT 以及线路驱动器和接收器功能供电，还需要一个 1.8V 内核逻辑电源。单独的逻辑 I/O 电源支持在 1.65V 到 3.6V 范围内运行，且兼容通常位于数字信号处理器和可编程逻辑器件上的低电压逻辑接口。

产品参数：

产品种类: 音频发送器、接收器、收发器

RoHS: 详细信息

系列: DIX4192-Q1

类型: Integrated Digital Audio Interface Receiver and Transmitter

通道数量: 2 Channel

接口类型: I2C/SPI

工作电源电压: 1.8 V, 3.3 V

工作电源电流: 6.7 mA, 15 mA

最小工作温度: - 40 C

最大工作温度: + 105 C

安装风格: SMD/SMT

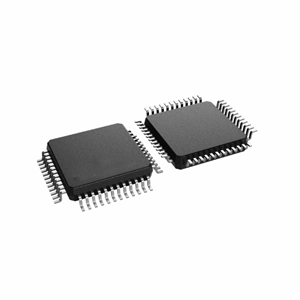

封装 / 箱体: TQFP-48

资格: AEC-Q100

封装: Reel

湿度敏感性: Yes

激励器数量: 1 Driver

接收机数量: 4 Receiver

Pd-功率耗散: 242 mW

产品: Audio Line Drivers / Receivers

产品类型: Audio Transmitters, Receivers, Transceivers

采样比: 192 kS/s

子类别: Audio ICs

电源电压-最大: 3.6 V

电源电压-最小: 1.65 V

单位重量: 136 mg
