标准包装
汽车3.75kVrms、4A/5A 单通道光兼容隔离式栅极驱动器

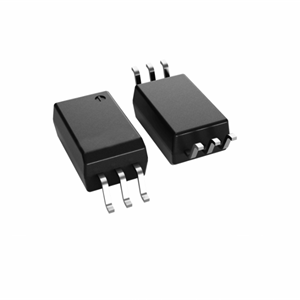

SOIC-6
UCC23313BQDWYRQ1是一款适用于 IGBT、MOSFET 和 SiC MOSFET 的光兼容单通道隔离式栅极驱动器，具有 4.5A 峰值拉电流和 5.3A 峰值灌电流以及 3.75kVRMS 基础型隔离额定值。由于具有 33V 的高电源电压范围，因此允许使用双极电源来有效驱动 IGBT 和 SiC 功率 FET。UCC23313 -Q1 可以驱动低侧和高侧功率 FET。与基于光耦合器的标准栅极驱动器相比，此器件的主要特性和特征可显著提高性能和可靠性，同时在原理图和布局设计中保持引脚对引脚兼容性。性能亮点包括高共模瞬态抗扰度 (CMTI)、低传播延迟和小脉宽失真。严格的过程控制可实现较小的器件对器件偏移。输入级是仿真二极管 (e-diode)，这意味着与光耦合器栅极驱动器中传统的 LED 相比，可靠性和老化特性更为出色。该器件采用扩展型 SO6 封装，爬电距离和间隙大于 8.5mm，塑封材料（材料组 I）的相对漏电起痕指数 (CTI) 大于 600V。UCC23313 -Q1 具有高性能和高可靠性，因此非常适合用于 汽车电机驱动器 ，例如牵引逆变器、车载充电器、直流充电站以及汽车暖通空调和加热系统。更高的工作温度为传统光耦合器以前无法支持的应用开辟了机会。
产品参数：
产品种类: 隔离式栅极驱动器
RoHS: 详细信息
商标: Texas Instruments
下降时间: 25 ns
最大工作温度: + 125 C
最小工作温度: - 40 C
湿度敏感性: Yes
安装风格: SMD/SMT
激励器数量: 1 Driver
输出端数量: 1 Output
输出电流: 5 A
封装 / 箱体: SOIC-6
封装: Reel
Pd-功率耗散: 750 mW
产品: Isolated Gate Drivers
产品类型: Isolated Gate Drivers
传播延迟—最大值: 105 ns
上升时间: 28 ns
系列: UCC23313-Q1
子类别: PMIC - Power Management ICs
电源电压-最大: 30 V
电源电压-最小: 15 V
技术: Si
类型: High-Side, Low-Side
