ADUCM331WFSBCPZ

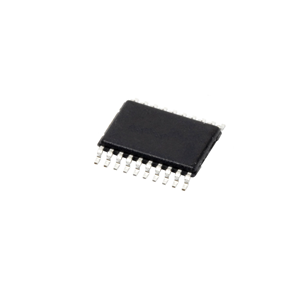

图片仅供参考，请参阅产品规格。

< >

产品类别：数据转换器IC

制造商 : ADI

数据手册 :

ADUCM331WFSBCPZ.pdf

封装 :

LFCSP-32

货期 :

原装现货

库存 :

1000件

数量:

询价加入对比

技术参数

制造商
ADI
包装
原装包装
描述
模数转换器Battery Monitor GenIII(128KB)
封装/规格
LFCSP-32

产品详情

ADUCM331WFSBCPZ完全集成，8 kHz 数据采集系统，结合双，高高性能、多通道、Σ-Δ 模数转换器(ADC)、32 位 ARM® Cortex™-M3 处理器和闪存。这ADuCM330WFS 具有 96 kB 闪存/EE 存储器，并且ADuCM331WFS 具有 128 kB 闪存/EE 存储器。两种设备有 4 kB 数据闪存。纠错码 (ECC) 可用在所有闪存和 SRAM 存储器上。

ADUCM331WFSBCPZ是完整的系统12 V 汽车应用中的电池监控解决方案。ADuCM330WFS/ADuCM331WFS 集成了所有功能需要精确和智能地监控、处理和诊断 12 V 电池参数，包括电池电流，电压和温度在很宽的工作条件范围内。最大限度地减少外部系统组件，该设备是直接由 12 V 电池供电。片上，低压差（ LDO ）稳压器产生两个集成的电源电压Σ-Δ ADC。 ADC 精确测量电池电流，电压和温度来表征健康状态和汽车电池的充电。

ADUCM331WFSBCPZ该器件采用片上 16.384 MHz 高提供路由系统时钟的频率振荡器通过一个可编程的时钟分频器，从中的核心产生时钟工作频率。该设备还包含用于低功耗操作的 32.768 kHz 振荡器。模拟子系统由一个 ADC 和一个可编程的增益放大器（ PGA ），它允许各种监测电流和电压范围。模拟子系统还包括片上精密参考。

ADUCM331WFSBCPZ集成了一系列可在核心软件下配置的片上外设根据应用程序的要求进行控制。这些外设包括串行端口接口 (SPI) 串行输入/输出通信控制器，六个通用输入/输出 (GPIO) 引脚，一个通用定时器、唤醒定时器和看门狗定时器。
