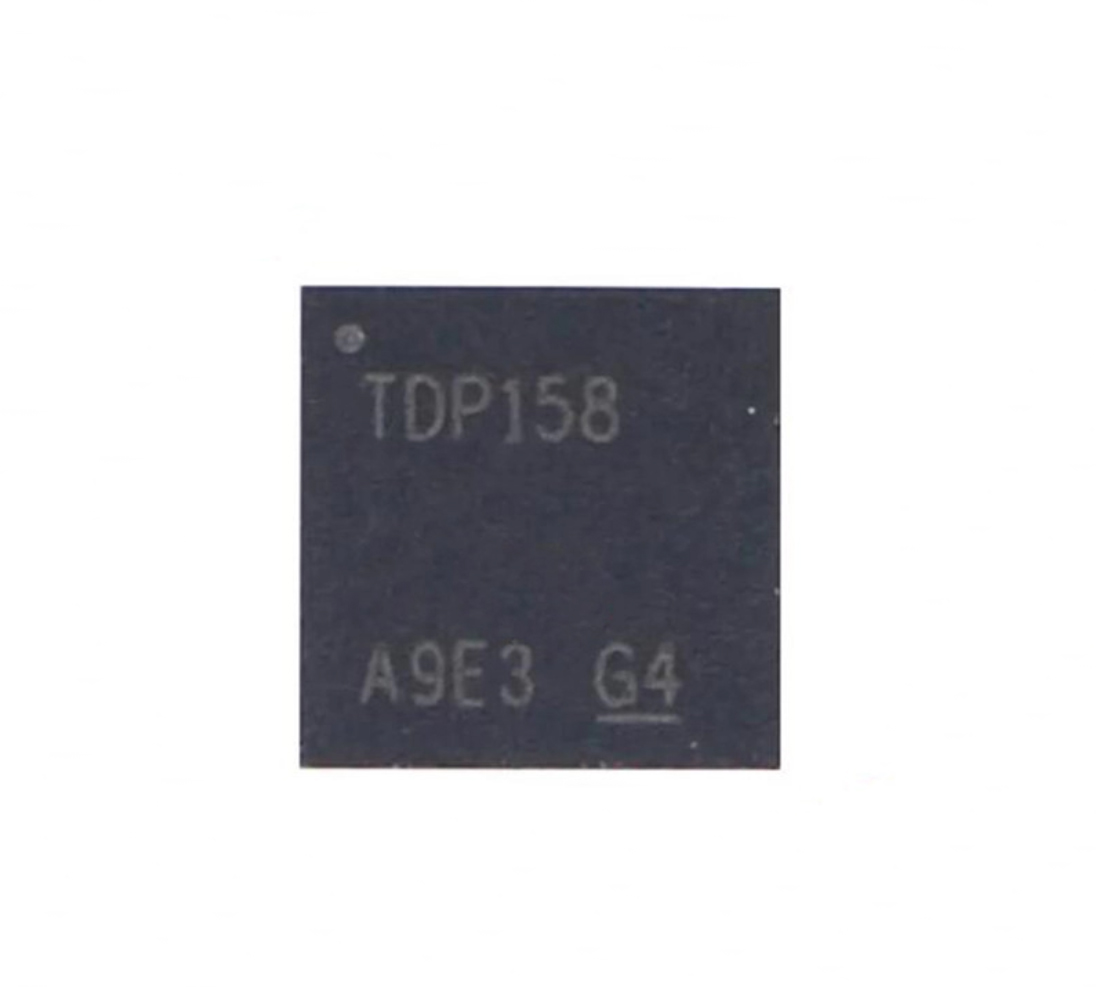

深圳市美裕芯科技有限公司出售TI原装现货《TDP158RSBR》HDMI 2.0 转接驱动器！！！
产品描述：
TDP158RSBR器件是一款交流耦合型 HDMI 信号转最小化传输差分信号 (TMDS) 转接驱动器，支持数字视频接口 (DVI) 1.0 和高清多媒体接口 (HDMI) 1.4b 和 2.0b 输出信号。 TDP158 支持四条 TMDS 通道和数字显示控制 (DDC) 接口。 TDP158 支持高达 6Gbps 的信号传输速率，可实现高达 4k2k60p 24 位/像素的分辨率以及高达 WUXGA 16 位色深或 1080p，同时具有较高的刷新率。 TDP158 经配置可支持 HDMI2.0 标准。
TDP158RSBR 支持双电源轨 （VDD 为 1.1V，VCC 为 3.3V），有助于降低功耗。该器件采用多种电源管理方法降低整体功耗。 TDP158 通过 I2C 或引脚搭接支持固定接收器 EQ 增益，从而补偿长度不同的输入电缆或电路板引线。
产品特点：
交流耦合 TMDS 或 DisplayPort™ 双模物理层输入到 HDMI2.0b TMDS 物理层输出，支持高达 6Gbps 的数据速率，兼容 HDMI2.0b 电气参数
支持 DisplayPort 双模标准版本 1.1
支持 4k2k60p 和高达 WUXGA 16 位色深或 1080p，刷新率更高
可编程固定接收器均衡器增益最高可达 15.5dB
全局或独立的高速通道控制、预加重和发送摆幅以及转换率控制
I2C 或引脚搭接可编程
可通过 I2C 配置为 DisplayPort 转接驱动器
主通道上全通道交换
低功耗
6Gbps 时的工作功耗为 200mW，关断状态下的功耗为 8mW
采用 40 引脚、0.4mm 间距、5mm x 5mm WQFN 封装，与 SN75DP159RSB 重计时器引脚兼容
产品应用:
笔记本电脑、台式机、一体机、平板电脑、游戏机和工业 PC
音频或视频设备
Blu-ray™ DVD
游戏系统
HDMI 适配器或软件狗
集线站
