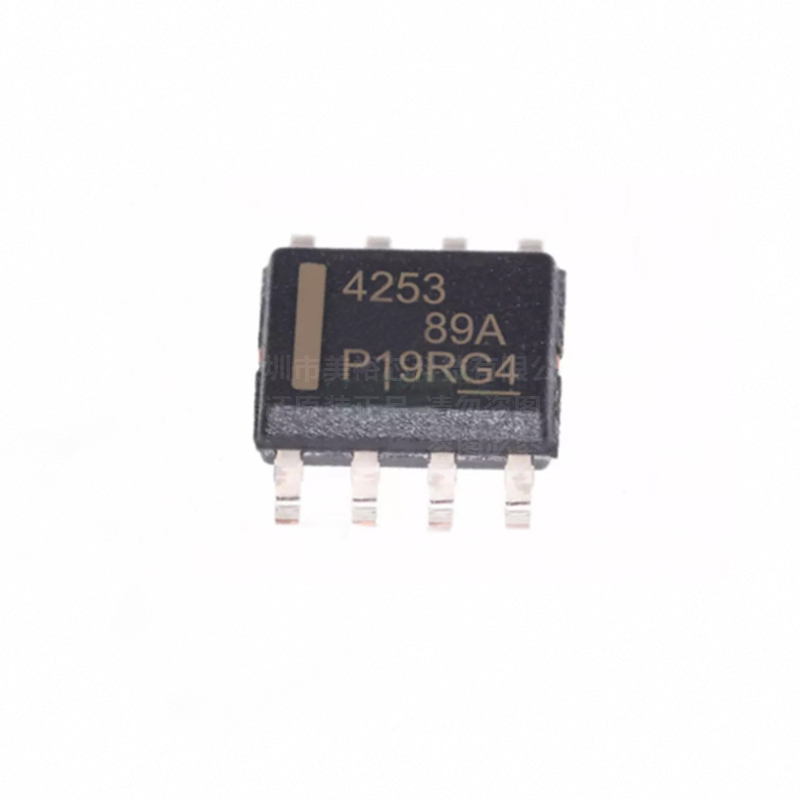

深圳市美裕芯科技有限公司【汽车芯片分销商】TPS7B4253QDDARQ1 线性和低压降 (LDO) 稳压器 质量保证 全新原装 价格实在！！！
产品描述：
TPS7B4253QDDARQ1 对于汽车非板载传感器和小电流非板载模块，电源通过一条长电缆连接主板。 在这类情况下，电源器件需要为非板载负载提供保护，防止板载组件在接地短路或者电缆破损造成的电池短路期间受损。 非板载传感器需要与板载组件采用相同的电源，以确保数据采集的高精度。
TPS7B4253-Q1 器件设计用于具有 45V 负载突降问题的汽车类应用。 该器件可用作一个跟踪低压降 (LDO) 稳压器或者电压跟踪器，通过板载主电源为非板载传感器构建一个封闭电源环路。 该器件的输出由 ADJ 引脚的基准电压精准调节。
为了给非板载模块提供精确的电源，该器件的 ADJ 与 FB 引脚间在运行温度范围内具有 4mV 超低跟踪容差。 PMOS 背靠背拓扑消除了反极性条件下对外部二极管的需求。 TPS7B4253-Q1 器件还包括热关断、感性钳位、过载和电池短路保护，防止板载组件在极限条件下受损。
产品规格：
符合汽车应用要求
具有符合 AEC-Q100 的下列结果：
器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
器件人体放电模式 (HBM) 静电放电 (ESD) 分类等级 3A
器件组件充电模式 (CDM) ESD 分类等级 C6
–40V 至 45V 宽输入电压范围（最大值）
可调节输出电压范围：
1.5V 至 40V (HTSSOP)
2V 至 40 V (SO PowerPAD)
300mA 输出电流能力
±4mV 超低输出跟踪容差
320mV 低压降 (IOUT = 200mA 时)
分别用于使能和跟踪输入的单独引脚（仅限 HTSSOP）
低静态电流 (IQ)：
< 4µA（EN = 低电平时）
轻负载时典型值为 60µA
超宽等效串联电阻 (ESR) 范围。
与 10µF 至 500µF 范围内的陶瓷输出电容（ESR 为 1mΩ 至 20Ω）搭配使用时可保持稳定
反极性保护
限流和热关断保护
对接地和电源的输出短路保护
输出引脚感性钳位
提供以下封装：
8 引脚小外形尺寸 (SO) PowerPAD 封装
20 引脚散热薄型小外形尺寸 (HTSSOP) 封装
应用
非板载传感器电源
高精度电压跟踪
非板载负载的电源开关
