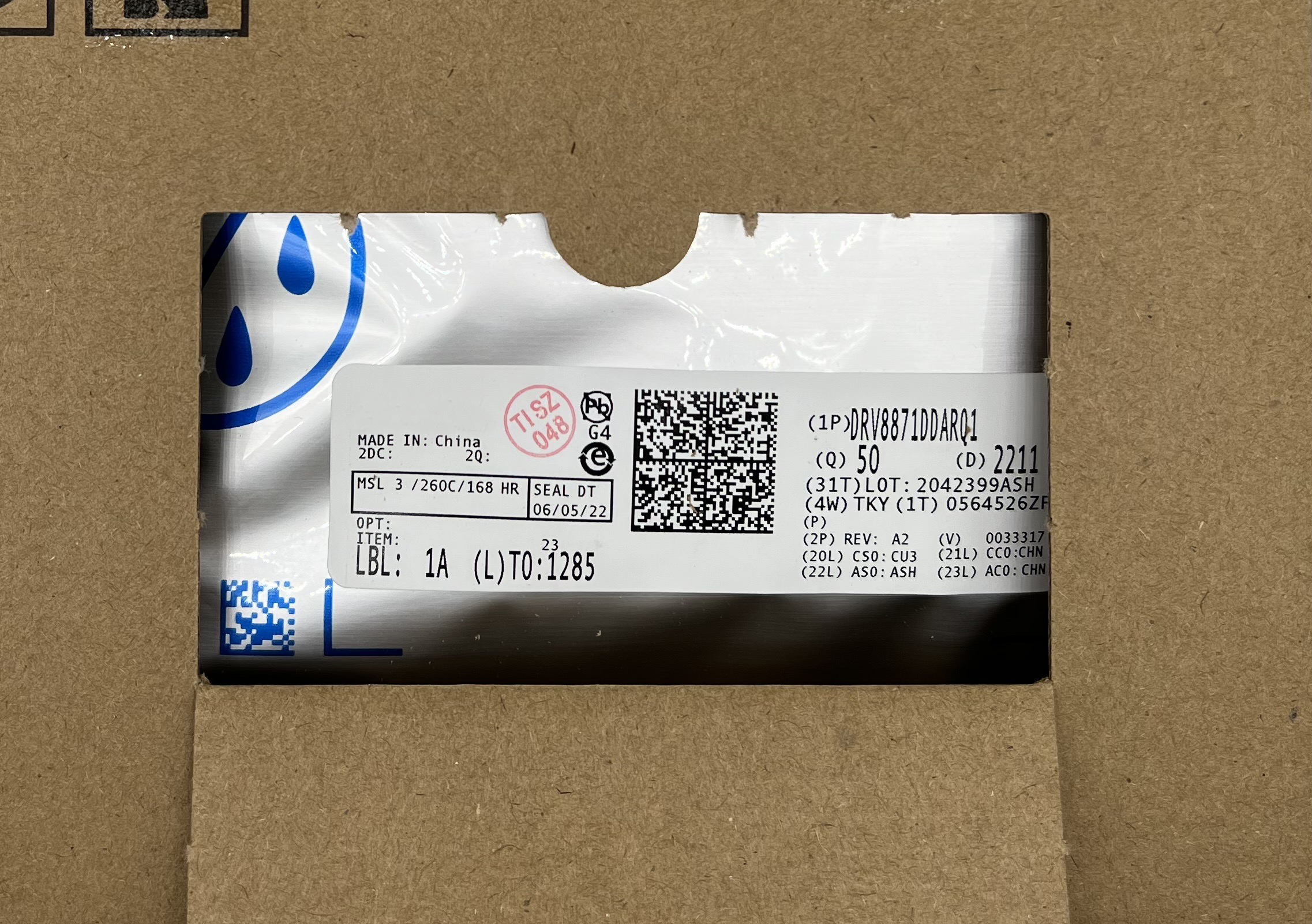

深圳市美裕芯科技有限公司【汽车产品代理商】TI进口DRV8871DDARQ1汽车类 50V、3.6A H 桥电机驱动器！！！
产品描述：
DRV8871DDARQ1器件是一款刷式直流电机驱动器，适用于打印机、电器、工业设备以及其他小型机器。两个逻辑输入控制 H 桥驱动器，该驱动器由四个 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 组成，能够以高达 3.6A 的峰值电流双向控制电机。利用电流衰减模式，可通过对输入进行脉宽调制 (PWM) 来控制电机转速。如果将两个输入均置为低电平，则电机驱动器将进入低功耗休眠模式。
DRV8871DDARQ1器件具有高级电流调节电路，该电路不使用模拟电压基准或外部感应电阻器。这种新型解决方案采用标准的低成本、低功耗电阻来设置电流阈值。该器件能够将电流限制在某一已知水平，这可显著降低系统功耗要求，并且无需大容量电容来维持稳定电压，尤其是在电机启动和停转时。
DRV8871DDARQ1该器件针对故障和短路问题提供了全面保护，包括欠压锁定 (UVLO)、过流保护 (OCP) 和过热保护 (TSD)。故障排除后，器件会自动恢复正常工作。
产品特点：
汽车电子 应用认证
具有符合 AEC-Q100 标准的下列结果：
器件温度 1 级：-40℃ 至 +125℃ 的环境运行温度范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
器件组件充电模式 (CDM) ESD 分类等级 C4B
H 桥电机驱动器
驱动一个直流电机、一个步进电机的绕组或其他负载
6.8V 至 45V 宽工作电压范围
565mΩ（典型值）RDS(on) (HS + LS)
3.6A 峰值电流驱动能力
PWM 控制接口
无需感测电阻即可实现电流调节
低功耗休眠模式
小型封装尺寸
8 引脚 HSOP 封装，带有 PowerPAD™
4.9mm × 6mm
集成保护 特性
VM 欠压闭锁 (UVLO)
过流保护 (OCP)
热关断 (TSD)
自动故障恢复
产品应用：
车用信息娱乐
HUD 投影仪调整
电动移位旋钮
板载充电器
