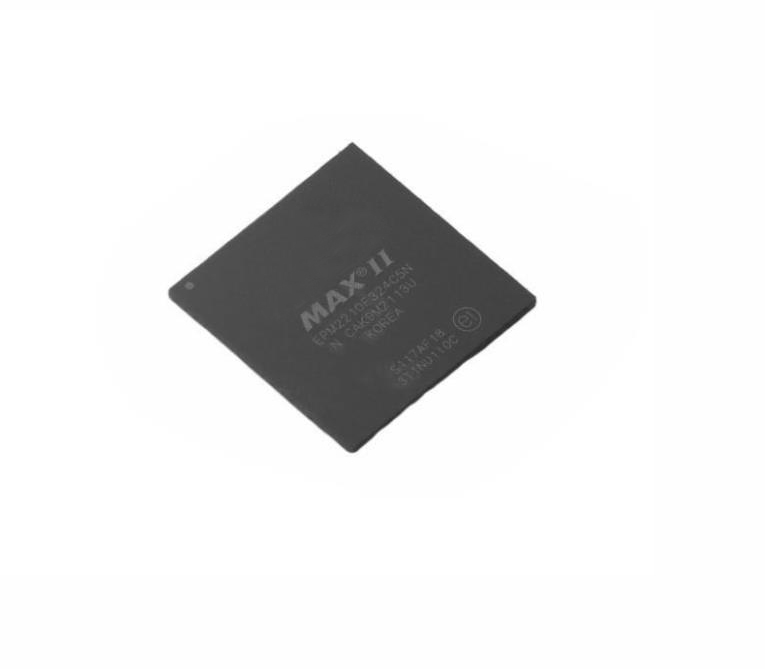

深圳市美裕芯科技有限公司【CPLD芯片代理】EPM2210F324C5N CPLD - 复杂可编程逻辑器件！！！

产品描述：

MAX® II 系列瞬时启动、非易失性 CPLD 基于 0.18-µm、6 层金属闪存工艺，密度从 240 到 2,210 个逻辑元件 (LE) (128到 2,210 个等效宏单元）和 8 Kbits 的非易失性存储。 MAX II 器件与其他 CPLD 相比，提供高 I/O 数量、快速性能和可靠适配架构。具有 MultiVolt 内核、用户闪存 (UFM) 块和增强的系统内可编程性 (ISP)，MAX II 器件旨在减少成本和功耗，同时为总线等应用提供可编程解决方案桥接、I/O 扩展、上电复位 (POR) 和排序控制以及设备配置控制。

产品特征：

MAX II CPLD 具有以下特性：

■ 低成本、低功耗的CPLD

■ 即时启动、非易失性架构

■ 待机电流低至 25 µA

■ 提供快速传播延迟和时钟到输出时间

■ 提供四个全局时钟，每个逻辑阵列块 (LAB) 有两个可用时钟

■ UFM 块高达 8 Kbits，用于非易失性存储

■ MultiVolt 内核可为任一设备提供外部电源电压3.3 V/2.5 V 或 1.8 V

■ 支持 3.3-V、2.5-V、1.8-V 和 1.5-V 逻辑电平的 MultiVolt I/O 接口

■ 总线友好型架构，包括可编程压摆率、驱动强度、总线保持和可编程上拉电阻

■ 施密特触发器启用抗噪输入（每个引脚可编程）

■ I/O 完全符合外围组件互连专用兴趣组 (PCI SIG) PCI 本地总线规范，针对 3.3-V 的 2.2 版工作频率为 66 MHz

■ 支持热插拔

■ 内置联合测试行动组 (JTAG) 边界扫描测试 (BST) 电路符合 IEEE 标准。 1149.1-1990

■ ISP 电路符合IEEE 标准。

产品规格：

制造商: EPM2210F324C5N

产品种类: CPLD - 复杂可编程逻辑器件

RoHS: 详细信息

系列: EPM2210

安装风格: SMD/SMT

封装 / 箱体: FBGA-324

工作电源电压: 2.5 V, 3.3 V

大电池数量: 1700

输入/输出端数量: 272 I/O

最小工作温度: 0 C

最大工作温度: + 70 C

最大工作频率: 304 MHz

传播延迟—最大值: 7 ns

封装: Tray

存储类型: Flash

湿度敏感性: Yes

逻辑数组块数量——LAB: 221

逻辑元件数量: 2210

工作电源电流: 55 mA

产品类型: CPLD - Complex Programmable Logic Devices

子类别: Programmable Logic ICs

电源电压-最大: 3.6 V

电源电压-最小: 2.375 V

总内存: 8192 bit

商标名: MAX II

零件号别名: 968060

单位重量: 1.500 g
