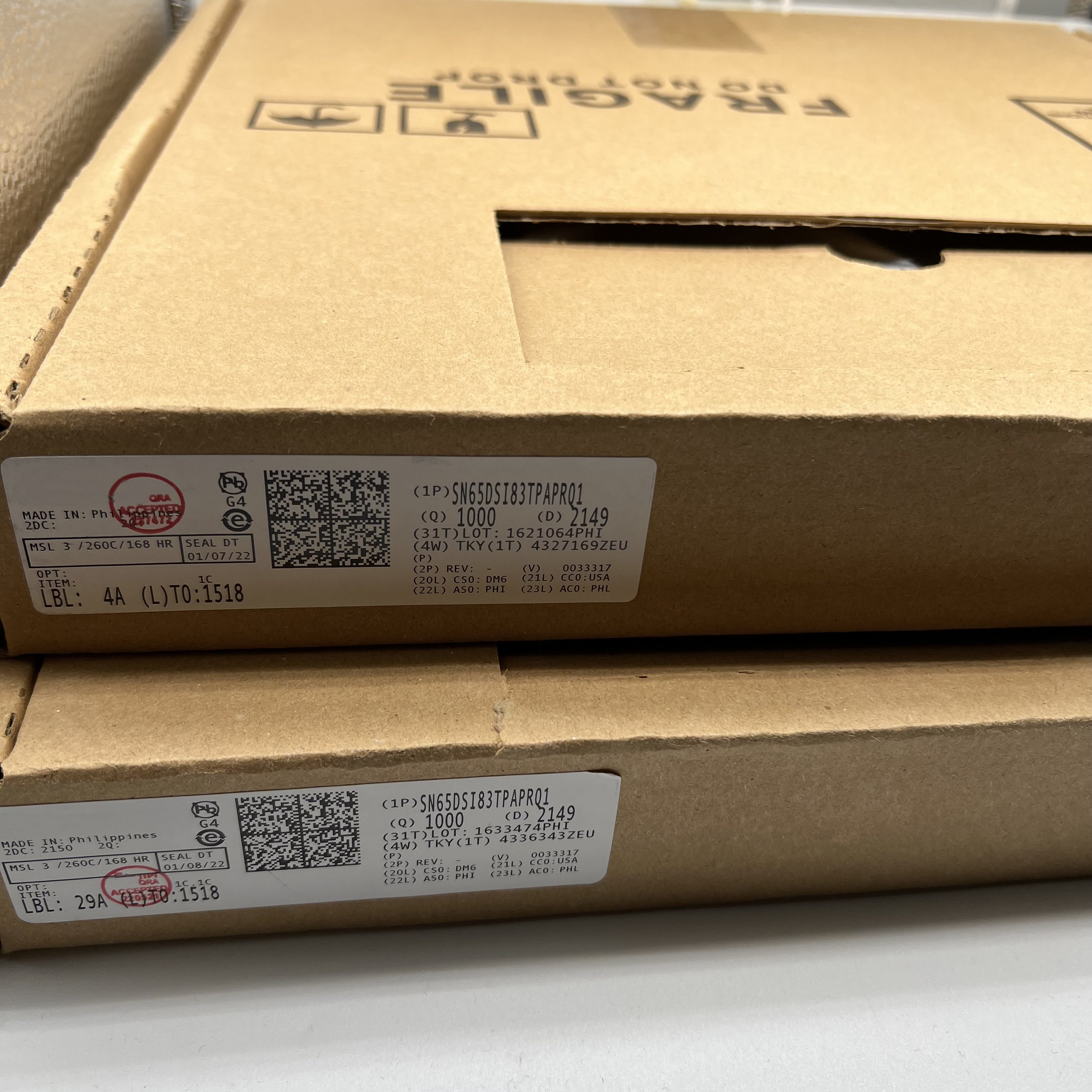

深圳市美裕芯科技有限公司【TI代理商】SN65DSI83TPAPRQ1 LVDS接口集成电路桥接器 ！！！

产品描述：

SN65DSI83TPAPRQ1  DSI 转 LVDS 桥接器 具有 一个单通道 MIPI D-PHY 接收器前端配置，此配置中在每个通道上具有 4 条信道，每条信道的运行速率为 1Gbps，最大输入带宽为 4Gbps。该桥接器可解码 MIPI DSI 18bpp RGB666 和 24bpp RGB888 视频流，并将格式化视频数据流转换为 LVDS 输出（像素时钟范围为 25MHz 至 154MHz），从而提供单链路 LVDS（每个链路具有 4 个数据信道）。

SN65DSI83TPAPRQ1  器件可支持高达 WUXGA 1920 × 1200（每秒 60 帧，24bpp，采用简化消隐）的分辨率。SN65DSI83TPAPRQ1  器件还适用于 使用 60fps 1366 × 768/1280 × 800（18bpp 和 24bpp）的应用。该器件实现了部分线路缓冲以适应 DSI 与 LVDS 接口间的数据流不匹配的情况。

SN65DSI83TPAPRQ1  器件采用小外形 10mm × 10mm HTQFP（0.5mm 间距）封装，工作温度范围为 –40ºC 至 +105ºC。

产品特性：

• 符合汽车类应用的 要求

• 具有符合 AEC-Q100 标准的下列特性：

• 器件温度等级 2：环境工作温度范围为 –40°C 至 +105°C

• 器件 HBM ESD 分类等级 3A

• 器件 CDM ESD 分类等级 C6

• 实现 MIPI®D-PHY 1.00.00 版本的物理层前端和 1.02.00 版本的显示串行接口 (DSI)

• 单通道 DSI 接收器每通道可配置 1、2、3 或 4 条 D-PHY 数据信道，每条信道的运行速率高达 1Gbps

• 支持 RGB666 和 RGB888 格式的 18bpp 与 24bpp DSI 视频流

• 最大分辨率高达 60fps WUXGA 1920 × 1200（18bpp 和 24bpp 颜色，采用简化消隐）。适合 60fps 1366 × 768/1280 × 800（18bpp 和 24bpp）

• 针对单链路 LVDS 的输出

• 支持单通道 DSI 至单链路 LVDS 运行模式

• LVDS 输出时钟范围为 25MHz 至 154MHz

• LVDS 像素时钟可采用自由运行持续 D-PHY 时钟或外部基准时钟 (REFCLK)

• 1.8V 主 VCC 电源

• 低功耗 特性 包括关断模式、低 LVDS 输出电压摆幅、共模以及 MIPI 超低功耗状态 (ULPS) 支持

• 针对简化印刷电路板 (PCB) 走线的 LVDS 通道交换 (SWAP)，LVDS 引脚顺序反向特性

• 采用 64 引脚 10mm × 10mm HTQFP (PAP) 封装 PowerPAD™IC 封装

产品应用：

• 带集成显示屏的信息娱乐主机

• 带远程显示的信息娱乐主机

• 信息娱乐后座娱乐

• 混合动力汽车集群

• 便携式导航设备

• 导航

• 工业人机界面 (HMI) 和显示器
