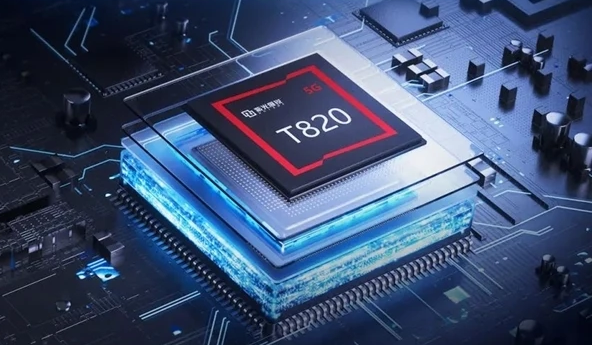

昨日，紫光展锐正式发布新款5G SoC T820芯片，采用6nm工艺、八核CPU架构，内置金融级的安全方案，支持5G高速连接、5G双卡双待。

性能方面，紫光展锐T820由台积电6nm EUV工艺打造，拥有1+3+4的三丛集八核CPU，其中超大核和大核均采用了Arm Cortex-A76核心，主频则分别为2.7GHz和2.3GHz，四个小核则是2.1GHz的Arm Cortex-A55核心。GPU则是Arm Mali-G57MC4，运行频率为850MHz。

T820采用四核ISP架构，搭配紫光展锐第六代Vivimagic影像引擎，支持每秒16亿像素拍摄、1.08亿像素摄像头、全通路4K高清视频录制，结合AI算法还支持AI降噪、AI-HDR、AI-Bokeh景深虚化、FaceID解锁、AI人脸检测等等。支持14bit RAW处理，结合全新的“异构图像处理引擎”架构、XDR专用夜景多帧、多曝光拍摄能力，在夜景拍摄时可以恢复更多的暗部细节。

T820采用可信执行环境、独立硬件加解密引擎，集成金融级iSE安全单元，相比外置SE方案更难攻击定位，安全性更高，可支持银行卡、数字货币等数百个金融类场景应用。对比外置SE方案，运算能力也提升了2倍，支持视频加密通话等高算力安全需求、国际主流算法，存储容量也提升了20倍，可同时支持数百个应用。此外，高度集成化还可大幅降低PCB设计难度、整机设计和制造成本。

AI方面，820采用了新一代高能效NPU+VDSP架构，NPU算力达到8TOPS，相比上一代提升67%。全新的AI计算平台，可提供软件、硬件、算法一体化的全栈AI解决方案，支持对模型权重值和激活值进行低比特量化，包含4bit、8bit、10bit、12bit、16bit等多种不同精度；支持业界主流训练框架接入；支持先进的权重压缩技术，让“大模型”在端侧的部署成为可能；支持200+主流神经网络算子，提供便捷的开发接入和调试环境，使用更友好、更智能。

5G方面，支持5GNRTDD+FDD双载波聚合、130MHz频谱带宽聚合、4G/5G动态频谱共享，还有全场景覆盖增强技术，小区近点用户上行速率提升60%，网络覆盖范围提升超100%。它还同时支持2G到5G多模全网通、Sub-6GHz全频段、SA/NSA、双卡双5G、EPSFallBack、VoNR高清语音视频通话等通信特性。
