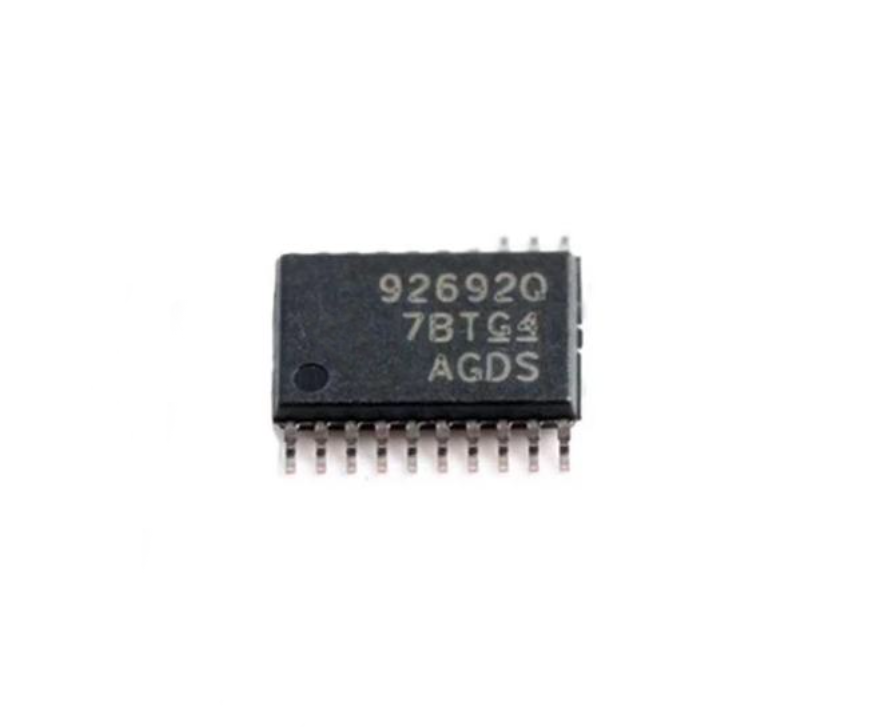

深圳市美裕芯科技有限公司【TI汽车芯片供应】出售TPS92692QPWPRQ1具有扩频频率调制功能和内部 PWM 发生器的高精度 LED 控制器！！！

描述

TPS92692QPWPRQ1是基于高精度峰值电流模式的控制器，旨在支持升压/降压 LED 驱动器拓扑。该器件集成了一个轨到轨电流放大器来测量 LED 电流和扩频频率调制技术以改善 EMI 性能。

TPS92692QPWPRQ1这种高性能 LED 控制器可以使用模拟或 PWM 调光技术独立调制 LED 电流。通过改变高阻抗模拟调节 (IADJ) 输入端的电压，可以获得超过 15:1 范围的线性模拟调光响应。 LED 电流的 PWM 调光是通过使用所需的占空比直接调制 DIM/PWM 输入引脚或通过启用内部 PWM 发生器电路来实现的。 PWM 发生器通过将 DIM/PWM 引脚上的直流电压与内部三角波发生器进行比较，将其转换为相应的占空比。可选的 PDRV 栅极驱动器输出可用于驱动外部 P 沟道系列 MOSFET。

TPS92692QPWPRQ1器件支持通过电流监视器 (IMON) 输出进行连续 LED 状态检查。这些器件还包括一个漏极开路故障指示器输出，用于指示 LED 过流、输出过压和输出欠压情况。

特征

1• 宽输入电压：4.5 V 至 65 V

• 在–40°C 至 150°C 的结温范围内，LED 电流精度优于 ± 4%

• 用于改善 EMI 的扩频调频

• 全面的故障保护电路，带有电流监视器输出和漏极开路故障标志指示器

• 用于独立调光操作的内部模拟电压到 PWM 占空比发生器

• 与调光范围超过 1000:1 的直接 PWM 输入兼容

• 对比度超过 15:1 的模拟 LED 电流调节输入 (IADJ)

• 集成 P 沟道驱动器以实现串联 FET 调光和 LED 保护

• TPS92692-Q1：汽车 Q100 1 级合格
