ISO7041FQDBQRQ1产品描述：

ISO7041-Q1 器件是一款可用于隔离 CMOS 或 LVCMOS 数字 I/O 的超低功耗 多通道数字隔离器。每条隔离通道的逻辑输入和输出缓冲器均由双电容二氧化硅 (SiO2) 绝缘栅相隔离。基于边缘的创新架构与开关键控调制方案相结合，使这些隔离器具有非常低的功耗，同时符合 UL1577 规定的 3000VRMS 隔离额定值。 ISO7041-Q1 器件在 3.3V 时的每通道动态电流消耗低于 120µA/Mbps，每通道静态电流消耗为 3.5µA，因此可用于对功耗和热性能有要求的系统设计中。

该器件可在低至 3.0V 和高达 5.5V 的电压下工作，并可在隔离层的每一侧采用不同电源电压的情况下完全正常运行。 四通道隔离器采用 16-QSOP 封装，具有三个正向通道和一个反向通道。该器件具有默认输出高电平和低电平选项。如果输入功率或信号出现损失，则不具有 F 后缀的 ISO7041-Q1 器件默认输出高电平，具有 F 后缀的 ISO7041F-Q1 器件默认输出低电平。请参阅器件功能模式 部分以了解详情。

ISO7041FQDBQRQ1产品特性：

• 具有符合 AEC-Q100 标准的下列特性：

– 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围

• 提供功能安全

– 可提供用于功能安全系统设计的文档：ISO7041-Q1

• 满足 VDA320 隔离要求

• 超低功耗

– 每通道静态电流为 3.5μA (3.3V)

– 100kbps 时的每通道电流为 15μA (3.3V)

– 1Mbps 时的每通道电流为 116μA (3.3V)

• 稳健可靠的隔离栅

– 预计寿命超过 100 年

– 隔离额定值为 3000VRMS

– CMTI 典型值为 ±100kV/μs

• 宽电源电压范围：3.0V 至 5.5V

• 宽温度范围：–40°C 至 125°C

• 小型 16-QSOP 封装 (16-DBQ)

• 信令速率：高达 4Mbps

• 默认输出高电平 (ISO7041-Q1) 和低电平(ISO7041F-Q1) 选项

• 优异的电磁兼容性 (EMC)

– 系统级 ESD、EFT 和浪涌抗扰性

– 在整个隔离栅具有 ±8kV IEC 61000-4-2 接触放电保护

– 超低干扰 (EMI)

• 安全相关认证（计划）：

– DIN V VDE 0884-11:2017-01

– UL 1577 组件认证计划

– IEC 60950-1、IEC 62368-1、IEC 61010-1、IEC60601-1 和 GB 4943.1-2011 认证

ISO7041FQDBQRQ1产品应用：

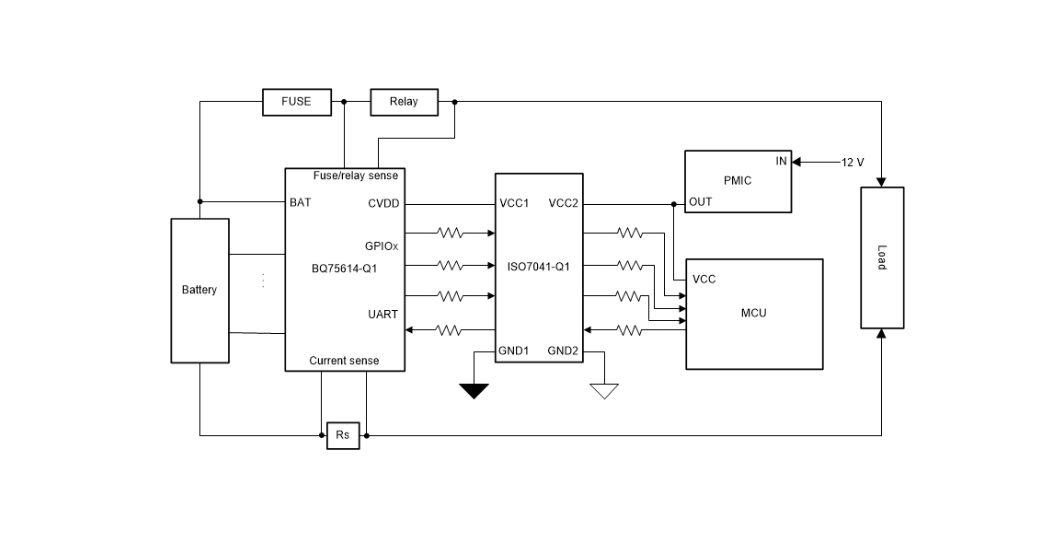

• 混合动力、电动和动力总成系统 (EV/HEV)

– 电池管理系统 (BMS)

– 车载充电器

– 牵引逆变器

– 直流/直流转换器

– 逆变器和电机控制
