【分销汽车芯片】出售BQ79652PAPRQ1 12节串联精密电池监控器

时间 :2023-03-24   浏览量:

深圳市美裕芯科技有限公司【分销汽车芯片】出售BQ79652PAPRQ1 符合 ASIL-D 标准的汽车类 12 节串联精密电池监控器、平衡器、电流传感器 质量保证!!!


BQ79652PAPRQ1 产品描述:

BQ79652PAPRQ1系列器件可在不到 200µs 的时间内提供 6S 至 12S (BQ79652-Q1)、14S (BQ79654-Q1) 或 16S (BQ79656-Q1) 电池模块的高精度电池电压测量,同时这些器件还支持分流电阻器电流检测测量。借助集成式前端滤波器,可以在电池输入通道上使用简单、低额定电压的差分 RC 滤波器来实施系统。集成式后 ADC 低通滤波器可以执行经过滤波、类似于直流电的电压测量。该系列器件还支持集成电流检测功能,可选择与电池电压测量同步,以更好地计算荷电状态 (SOC)。此器件支持自主内部电池平衡,并通过监测温度来自动暂停和恢复平衡,以免出现过热条件。

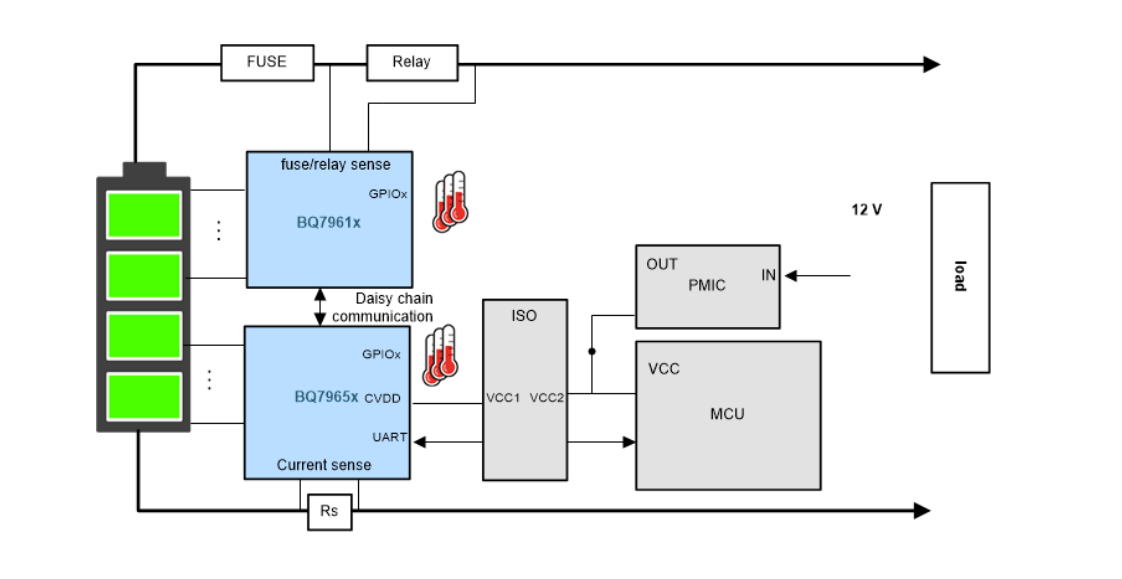

BQ79652PAPRQ1包含的隔离式双向菊花链端口支持通过电容器和变压器进行隔离,并允许使用最有效的组件实现 xEV 动力总成系统中常见的集中式或分布式架构。此器件还包含八个 GPIO 或辅助输入,可执行外部热敏电阻测量。


BQ79652PAPRQ1系列器件的主机通信可通过以下方式进行连接:器件的专用 UART 接口 或通信桥接器件 BQ79600。 此外,隔离的差分菊花链通信接口允许主机通过单个接口与整个电池组进行通信。在通信线路中断的情况下,菊花链通信接口可配置为环形架构,允许主机与堆栈两端的设备通信。


BQ79652PAPRQ1 产品参数:

• 符合汽车应用要求

• 具有符合 AEC-Q100 标准的下列特性:

– 器件温度等级 1:–40°C 至 +125°C 环境工作温度范围

– 器件 HBM ESD 分类等级 2

– 器件 CDM ESD 分类等级 C4B

• 符合功能安全标准

– 专为功能安全应用开发

– 可帮助进行 ISO 26262 系统设计的文档

– 系统可满足 ASIL D 级要求

– 硬件可满足 ASIL D 要求

• +/- 1.5mV ADC 精度

• 兼容引脚/封装和软件的器件系列:

– 可堆叠监控器 16S(BQ79616-Q1、BQ79656-Q1)、14S(BQ79614-Q1、BQ79654-Q1)和12S(BQ79612-Q1、BQ79652-Q1)

– 独立式监控器 48V 系统 (BQ75614-Q1)

• 支持电流检测测量

• 用于电压、温度和电流诊断的内置冗余路径

• 可以在 128µs 内对所有电池通道执行高度精确的电池电压测量

• 集成式后 ADC 可配置数字低通滤波器

• 支持汇流条连接和测量

• 主机控制的内置硬件复位功能,可模拟类似于 POR的器件复位

• 支持内部电池平衡

– 240mA 的平衡电流

– 内置平衡热管理,具有自动暂停和恢复控制功能

• 隔离式差分菊花链通信,采用可选的环形架构

• 通过通信线路传输的嵌入式故障信号和检测信号

• 5V LDO 输出为外部数字隔离器供电

• UART/SPI 主机接口/通信桥接器件 BQ79600-Q1

• 内置 SPI 主器件


BQ79652PAPRQ1 应用:

• 混合动力和电动动力总成系统中的电池管理系统(BMS)

• 带有电池管理系统的储能电池组

• 电动自行车、电动踏板车
