ADS131M04QPWRQ1产品描述：

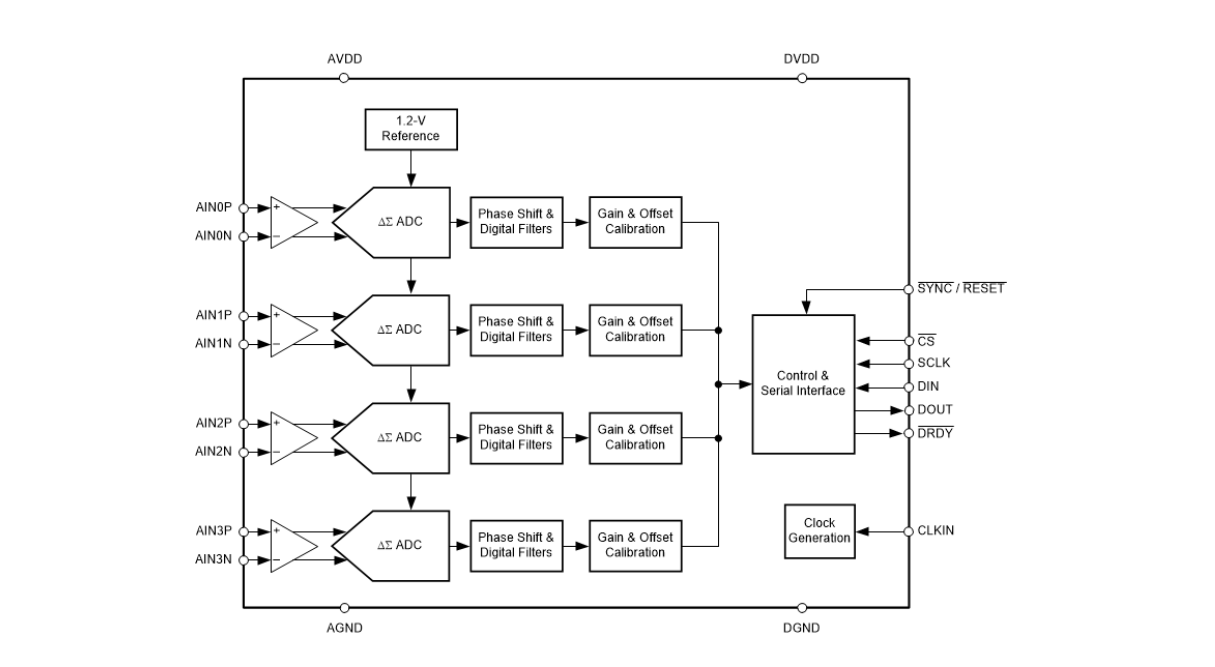

ADS131M04QPWRQ1是一款 four 通道、同步采样、24 位、Δ-Σ 模数转换器 (ADC)，具有宽动态范围和低功耗，因此非常适合用于汽车电池管理系统 (BMS)。ADC 输入可以直接连接到分流电阻器以实现双向电池电流测量，连接到电阻分压器网络以实现高电压测量，或者连接到温度传感器（例如，热敏电阻或模拟输出温度传感器）。

ADS131M04QPWRQ1可以根据传感器输入独立配置各个 ADC 通道。低噪声、可编程增益放大器 (PGA) 提供了从 1 到 128 的增益，用以放大低电平信号。此外，该器件集成了通道间相位校准、偏移和增益校准寄存器，有助于消除信号链误差。

ADS131M04QPWRQ1该器件集成了低漂移、1.2V 基准，从而减小了印刷电路板 (PCB) 面积。数据输入、数据输出和寄存器映射中可选的循环冗余校验 (CRC) 确保了通信完整性。

ADS131M04QPWRQ1产品参数：

– 符合面向汽车应用的 AEC-Q100 标准：

– 温度等级 1：–40°C 至 +125°C，TA

• 提供功能安全型

– 有助于进行功能安全系统设计的文档

• 4 同步采样差分输入

• 可编程数据速率高达 64kSPS

• 可编程增益高达 128

• 噪声性能：

– 当增益为 1.4 kSPS 时，动态范围为 102dB

– 当增益为 64.4 kSPS 时，动态范围为 80dB

• 总谐波失真：-100dB

• 用于直接传感器连接的高阻抗输入：

– 当增益为 1、2 和 4 时，输入阻抗为 330kΩ

– 当增益为 8、16、32、64 和 128 时，输入阻抗 ≥ 1MΩ

• 可编程的通道间相位延迟校准：

– 分辨率 = 244 ns，fCLKIN = 8.192 MHz

• 快速启动：

– 电压斜升 0.5 ms 内的第一个数据

• 集成的负电荷泵允许输入信号低于接地值

• 通道间串扰：-120 dB

• 低漂移内部电压基准

• 用于通信和寄存器映射的 CRC

• 模拟和数字电源：2.7V 至 3.6V

• 低功耗：3V AVDD 和 DVDD 下为 3.3 mW

• 封装：20 引脚 TSSOP

ADS131M04QPWRQ1应用：

• 汽车电池管理系统 (BMS)：

– 电流分流测量

– 使用外部电阻分压器实现电压测量

– 使用热敏电阻或模拟输出温度传感器实现温度测量

• 电动汽车充电站：

– 直流电子计量

– 交流电子计量

• 能量存储系统 (ESS)
