深圳市美裕芯科技有公司【分销TI芯片】TPS54040ADGQR 具有 Eco-Mode 的 3.5V 至 42V 输入、0.5A 降压转换器 质量保证 全新原装!!!

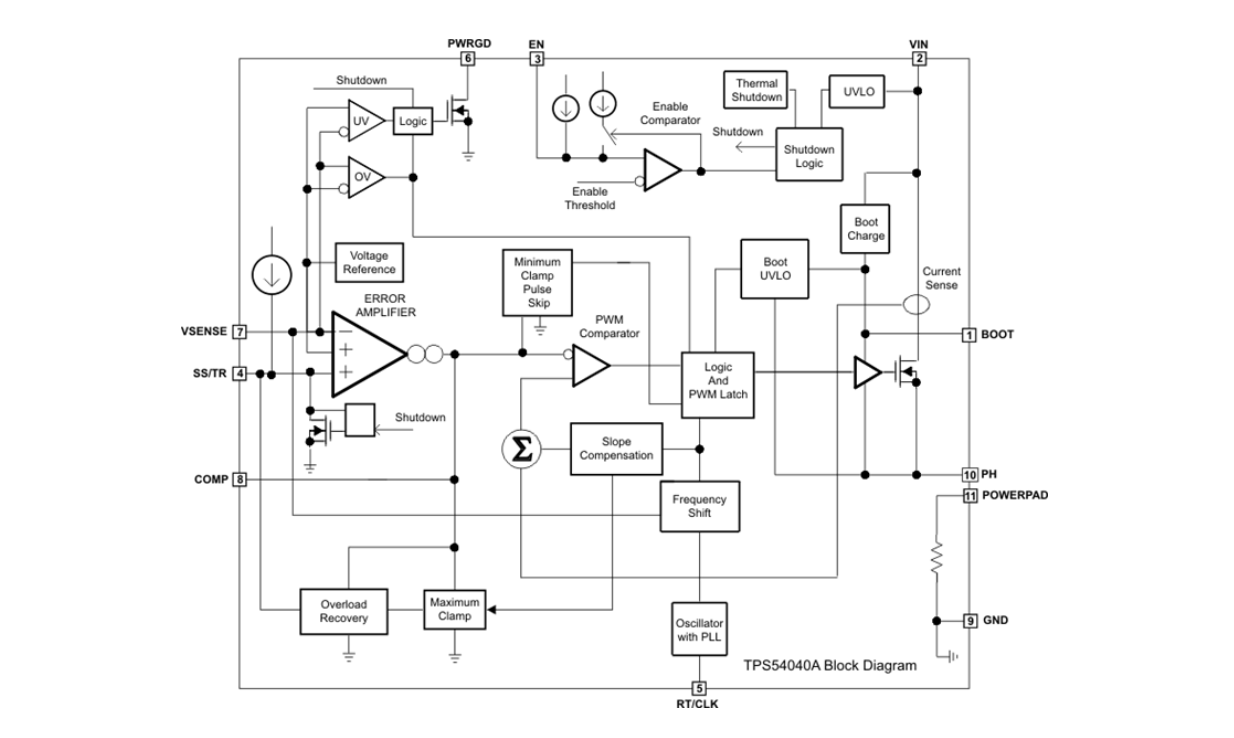

TPS54040ADGQR 产品描述:
TPS54040A 器件是一款 42V,0.5A,降压稳压器,此稳压器具有一个集成的高侧 MOSFET。 电流模式控制提供了简单的外部补偿和组件选择的灵活性。 一个低纹波脉冲跳跃模式将无负载、经调节的输入电源电流减少至 116μA。 通过使用使能引脚,当它为低电平时,关断电源电流降标称值为 1.3μA。
欠压闭锁在内部设定为 2.5V,但可采用使能引脚将之提高。 输出电压启动斜坡受控于缓慢起动引脚,该引脚还可被配置用来控制电源排序或者跟踪。 开漏电源状态良好信号表示输出处于其标称电压的 94% 至 107% 之内。
TPS54040ADGQR 产品参数:
特性
• 23• 3.5V 至 42V 输入电压范围 • 欠压 (UV) 和过流 (OV) 电源良好输出
• 200mΩ 高侧金属氧化物半导体场效应晶体 • 0.8V 内部电压基准(MOSFET)
• 采用微型小外形尺寸 (MSOP)-10 和超薄型小外形
• 在带有脉冲跳跃的轻负载条件上实现了高效率 Eco- 尺寸 (VSON)-10 封装mode™
• 受 WEBENCH® 和 SwitcherPro™ 软件工具
• 比 TPS54040 更严密的使能阀值 支持
• 为了实现更加精准的欠压锁定 (UVLO) 电压
• 可调的 UVLO 电压和滞后
• 116μA 工作静态电流
• 1.3μA 关断电流
• 100kHz 至 2.5MHz 的开关频率
• 同步至外部时钟
• 可调节的缓慢起动/排序
TPS54040ADGQR 产品应用:
• 12V 和 24V 工业及商用低功耗系统
• 同步至外部时钟 • 汽车售后加装配件:视频、全球卫星定位 (GPS)、娱乐
