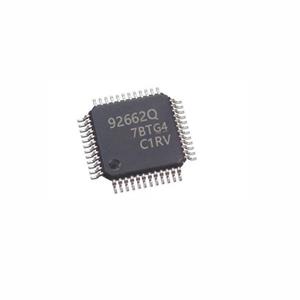

TPS92662QPHPRQ1 LED 矩阵管理器器件通过提供单个像素级 LED 控制来实现完全动态的自适应照明解决方案。

TPS92662QPHPRQ1该器件的 3 个串联集成开关各有 4 个子灯串，可绕过单个 LED。各个子灯串允许器件接受单个或多个电流源。它还允许并联多达 4 个开关，用于绕过高电流 LED。

TPS92662QPHPRQ1使用主微控制器通过多点通用异步接收器发送器 (UART) 串行接口来控制和管理 TPS92662-Q1 器件。串行接口支持使用 CAN 收发器，适用于更可靠稳健的物理层。I2C 通信接口用于从存储系统校准数据的外部 EEPROM 读取数据或向其中写入数据。

TPS92662QPHPRQ1具有两个多路复用输入的板载 8 位 ADC 可用于系统温度补偿，并用于测量分级值，从而实现 LED 分级和编码。

TPS92662QPHPRQ1内部电荷泵轨为 LED 旁路开关提供栅极驱动电压。旁路开关的低电阻 (RDS(on)) 可最大程度地减少传导损耗和功率耗散。

TPS92662QPHPRQ1灯串中每个 LED 的相移和脉冲宽度是可编程的。该器件使用内部寄存器来调节 PWM 频率。可以对多个器件进行同步。在 PWM 调光操作过程中，开关转换具有可编程的压摆率，用于缓解 EMI 问题。

产品规格：

制造商: TTPS92662QPHPRQ1

产品种类: LED照明驱动器

RoHS: 详细信息

系列: TPS92662-Q1

安装风格: SMD/SMT

封装 / 箱体: HTQFP-48

输出端数量: 12 Output

输出电流: -

输入电压（最小值）: 4.5 V

输入电压（最大值）: 60 V

拓扑结构: Boost, Buck

工作频率: -

输出电压: Adjustable

最小工作温度: - 40 C

最大工作温度: + 125 C

资格: AEC-Q100

封装: Reel

封装: Cut Tape

特点: Fault Detection, Fault Diagnostic, Hybrid Dimming/Phase Shift, I2C Control, Integrated Switch

开发套件: TPS92662EVM6-900

输入电压: 4.5 V to 60 V

湿度敏感性: Yes

通道数量: 12 Channel

工作温度范围: - 40 C to + 125 C

产品: LED Drivers

产品类型: LED Lighting Drivers

子类别: Driver ICs

类型: High Brightness LED Matrix Manager

单位重量: 251.400 mg
