TPS92515HVQDGQRQ1系列器件是集成了低电阻 N 沟道金属氧化物半导体场效应晶体管 (MOSFET) 的紧凑型单片开关稳压器。该系列器件适用于 注重 高效率、高带宽、PWM 和/或模拟调光以及小尺寸的高亮度 LED 照明应用。

TPS92515HVQDGQRQ1该稳压器利用恒定关断时间和峰值电流控制功能来运行。工作原理十分简单：在基于输出电压的一段关断时间后，即开始导通时间。达到电感峰值电流阈值后，导通时间立即结束。TPS92515 器件可配置为在分流 FET 调光周期的导通和关断时间内保持恒定的纹波峰峰值。这非常适合在整个分流 FET 调光范围内保持线性响应。

TPS92515HVQDGQRQ1稳态精度是在低偏移高侧比较器的支持下得到保证。可单独使用模拟或 PWM 调光技术来调制 LED 电流，也可同时使用这两种技术来调制 LED 电流。其他 特性 包括欠压闭锁 (UVLO)、宽输入电压操作、固有 LED 开路操作和热关断功能，其工作温度范围较宽。

TPS92515HVQDGQRQ1器件的工作输入电压范围高达 42V。TPS92515HV 和 TPS92515HV-Q1 提供输入范围高达 65V 的高电压选项。所有器件均采用散热增强型 10 引脚 HVSSOP 封装。

产品规格：

制造商:TPS92515HVQDGQRQ1

产品种类:LED照明驱动器

RoHS: 详细信息

系列:TPS92515HV-Q1

安装风格:SMD/SMT

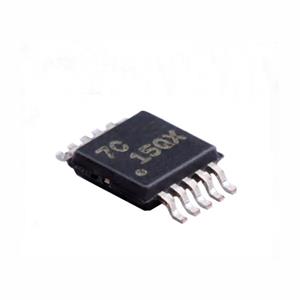

封装 / 箱体:MSOP-PowerPad-10

输出端数量:1 Output

输出电流:2 A

输入电压（最小值）:5.5 V

输入电压（最大值）:65 V

拓扑结构:Buck

工作频率:2 MHz

输出电压:Adjustable

最小工作温度:- 40 C

最大工作温度:+ 125 C

资格:AEC-Q100

封装:Reel

特点:Brightness Control/Dimming, Integrated Switch, Thermal Shutdown

输入电压:5.5 V to 65 V

湿度敏感性:Yes

通道数量:1 Channel

工作温度范围:- 40 C to + 125 C

产品:LED Drivers

产品类型:LED Lighting Drivers

子类别:Driver ICs

电源电流—最大值:1.5 mA

商标名:PowerPAD

类型:Inductive

单位重量:32.500 mg
