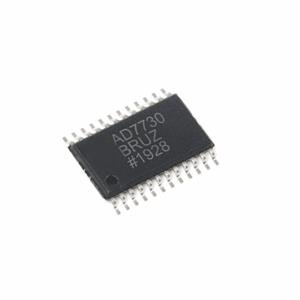

AD7730BRUZ-REEL7是一款完整的模拟前端，适用于称重和压力测量应用。该设备直接从传感器接收低电平信号并输出串行数字字。输入信号被应用到基于模拟调制器的专有可编程增益前端。

AD7730BRUZ-REEL7 调制器输出由低通可编程数字滤波器处理，允许调整滤波器截止、输出速率和建立时间。

AD7730BRUZ-REEL7该器件具有两个缓冲差分可编程增益模拟输入以及一个差分基准输入。该器件采用 +5 V 单电源供电。它接受四个单极模拟输入范围：0 mV 至 +10 mV、+20 mV、+40 mV 和 +80 mV 以及四个双极范围：±10 mV、±20 mV、±40 mV 和 ±80 mV。可直接从该部件获得的峰峰值分辨率为 230,000 计数中的 1。片上 6 位 DAC 允许去除 TARE 电压。还提供了用于同步电桥交流激励的时钟信号。

产品规格：

产品种类: 模数转换器 - ADC

RoHS: 详细信息

系列: AD7730

安装风格: SMD/SMT

封装 / 箱体: TSSOP-24

分辨率: 24 bit

通道数量: 2 Channel

接口类型: SPI

采样比: 1.2 kS/s

输入类型: Differential/Single-Ended

结构: Sigma-Delta

模拟电源电压: 4.75 V to 5.25 V

数字电源电压: 2.7 V to 5.25 V

最小工作温度: - 40 C

最大工作温度: + 85 C

封装: Tube

开发套件: EVAL-AD7730EBZ

高度: 1.05 mm

INL - 积分非线性: 18 ppm

输入电压: 0.01 V/0.02 V/0.04 V/0.08 V, n++0.01 V/n++0.02 V/n++0.04 V/n++0.08 V

长度: 7.8 mm

ADC 输入端数量: 2 Input

转换器数量: 1 Converter

工作电源电压: 5 V

Pd-功率耗散: 65 mW

产品类型: ADCs - Analog to Digital Converters

参考类型: External

采样和保持: No

子类别: Data Converter ICs

电源电压-最大: 5 V

电源电压-最小: 5 V

宽度: 4.4 mm

单位重量: 270 mg
