NXH100B120H3Q0PTG

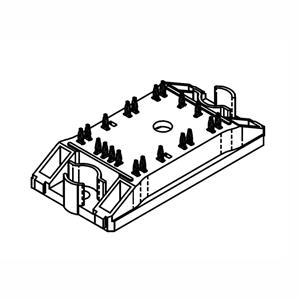

图片仅供参考，请参阅产品规格。

< >

产品类别：新能源汽车模块

制造商 : ON

数据手册 :

NXH100B120H3Q0PTG.pdf

封装 :

IGBT

货期 :

全新原装现货

库存 :

1000件

数量:

询价加入对比

技术参数

制造商
ON
包装
标准包装
描述
IGBT 模块 PIM 60-80KW 1200V 100A
封装/规格
IGBT

产品详情

NXH100B120H3Q0PTG是一款包含双升压级的电源模块。集成的场截止沟槽 IGBT 和 SiC 二极管提供更低的传导损耗和开关损耗，使设计人员能够实现高效率和卓越的可靠性。

产品规格：

制造商: NXH100B120H3Q0PTG

产品种类: IGBT 模块

RoHS: 详细信息

产品: IGBT Silicon Carbide Modules

配置: Dual

集电极—发射极最大电压 VCEO: 1200 V

集电极—射极饱和电压: 1.77 V

在25 C的连续集电极电流: 50 A

栅极—射极漏泄电流: 800 nA

Pd-功率耗散: 186 W

封装 / 箱体: Q0BOOST

最小工作温度: - 40 C

最大工作温度: + 150 C

封装: Tray

商标: onsemi

栅极/发射极最大电压: 20 V

安装风格: Press Fit

产品类型: IGBT Modules

子类别: IGBTs

技术: SiC

产品特性：

• 1200 V 超场截止 IGBT

• 低反向恢复和快速开关 SiC 二极管

• 1600 V 旁路和反并联二极管

• 低电感布局

• 可焊接引脚或压接引脚

• 热敏电阻

• 带有预涂热界面材料 (TIM) 和不带预涂 TIM 的选项
